Beim Aufräumen meines Schreibtisches ist mir ein Raspberry Pi
Das Ziel:
- Bereitstellung einer Webschnittstelle (Port: 80) zur Übergabe von SMS-Relevanten Daten (Rufnummer, Nachricht)
- Verarbeitung + Versand
Der Raspberry Pi hat sich seit seiner Einführung als vielseitiger Mini-Computer etabliert, der weit mehr kann, als nur Programmieranfängern Linux beizubringen. Dank seiner kompakten Bauweise, niedrigen Kosten und starken Community wird er heute in einer Vielzahl von Projekten eingesetzt – von Smart-Home-Steuerungen über Mediacenter bis hin zu komplexen Steuerungs- und Monitoring-Anwendungen. Besonders beliebt ist der Raspberry Pi auch im Bereich der Netzwerk- und Systemüberwachung, wo er als energieeffizente Basis für Tools wie Grafana, Nagios oder Zabbix dient.
Ein spannender und praxisnaher Anwendungsfall ist der Einsatz des Raspberry Pi als SMS-Gateway. In Kombination mit einem USB-GSM-Modem oder einem SIM800/SIM7600-Modul kann der Pi so konfiguriert werden, dass er Kurznachrichten sendet und empfängt – entweder manuell per Skript oder automatisiert über eine API. Dies ist besonders interessant für IT-Monitoring-Systeme: Wenn ein Server ausfällt, ein Schwellenwert überschritten wird oder ein sicherheitskritisches Ereignis auftritt, kann der Raspberry Pi per SMS zuverlässig alarmieren – unabhängig von Internetverfügbarkeit oder App-Zustellproblemen. So wird aus einem kleinen Bastelrechner ein robustes Notfall-Kommunikationssystem mit echtem Mehrwert für den produktiven Einsatz.
Verwendete Software:
- Apache2
- PHP5
- smstools
Verwendete Hardware:
Installation
sudo apt-get install apache2 php5 libapache2-mod-php5 smstools
smstools konfiguration
Die Konfiguration zu den SMSTOOLS ist unter „/etc/smsd.conf“ zu finden:
devices = GSM1
outgoing = /var/spool/sms/outgoing
checked = /var/spool/sms/checked
incoming = /var/spool/sms/incoming
logfile = /var/log/smstools/smsd.log
infofile = /var/run/smstools/smsd.working
pidfile = /var/run/smstools/smsd.pid
outgoing = /var/spool/sms/outgoing
checked = /var/spool/sms/checked
failed = /var/spool/sms/failed
incoming = /var/spool/sms/incoming
sent = /var/spool/sms/sent
stats = /var/log/smstools/smsd_stats
receive_before_send = no
# autosplit 0=no 1=yes 2=with text numbers 3=concatenated
autosplit = 3
[GSM1]
#init = ATE0
# Windows: /dev/com2, Solaris: /dev/cua/b, Linux /dev/ttyS1
device = /dev/ttyUSB0
incoming = yes
#queues = OTHER
#You don't need a PIN for mobile phones
#pin = **
#mode = new
smsc = [Rufnummer in Form 49123456]
baudrate = 19200
rtscts = no
Für das Debugging kann das Log-File „/var/log/smstools/smsd.log“ herangezogen werden.
Webschnittstelle

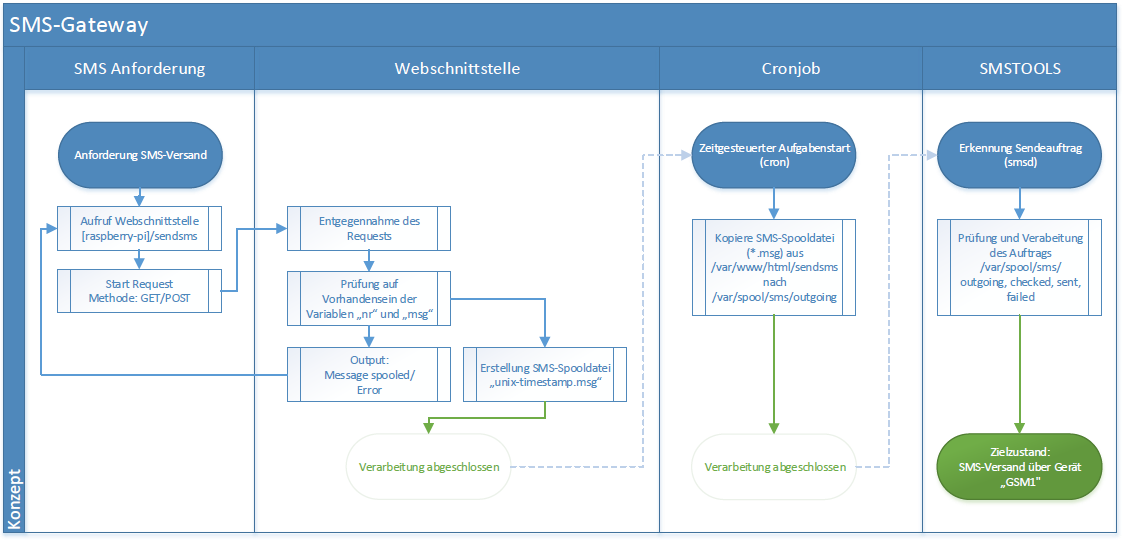

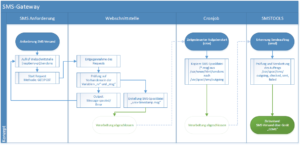

Das die smstools dediziert auf dem Raspberry Pi laufen ist es notwendig dass wir uns Gedanken machen wie wir anderen Systemen Zugriff den SMS-Dienst gewähren. Bevorzugt wird in meinem Projekt eine Webschnittstelle, hierfür habe ich eine Prinzipskizze angefertigt.
Das PHP-Script
Das PHP-Script „index.php“ wird im Ordner „/var/www/html/sendsms/“ abgelegt. Die Berechtigung auf den Ordner lautet 777 (ggf. mit chmod setzen), damit das Script unter der Berechtigung des Apache2 die SMS-Spooldateien erzeugen kann.
<?php
if(isset($_GET['nr'],$_GET['msg']) || isset($_POST['nr'],$_POST['msg'])) {
$date = time();
$nr=isset($_GET['nr']) ? $_GET['nr'] : $_POST['nr'];
$msg=isset($_GET['msg']) ? $_GET['msg'] : $_POST['msg'];
if(!empty($nr) !empty($msg)) {
$content = To: +.$nr."\n".$msg;
$fp = fopen($date.".msg" , w);
fwrite($fp, $content);
fclose($fp);
echo "Status: ".$date.".msg spooled.";
} else {
echo "Error: Please check number and message.";
}
}
else echo "Status: Waiting for message.";
?>
Schnittstellen Aufruf Variante 1: GET (Übergabe durch Aufruf der URL)
erforderliche Parameter: „nr“ & „msg“ ($_GET[’nr‘] und $_GET[‚msg‘])
http://rapsberry-pi/sendsms/?nr=[zielrufnummer]&msg=[nachricht]
Schnittstellen Aufruf Variante 2: POST (Übergabe durch Post an die URL)
erforderliche Parameter: „nr“ & „msg“ ($_POST[’nr‘] und $_POST[‚msg‘])
HTML-Formular
<form method="post" action="http://[raspberry-pi]/sendsms">
<label for="idnr">number (49000123456)</label>
<input type="text" name="nr" id="idnr" value="" />
<label for="idmsg">message</label>
<textarea name="msg" id="idmsg" style="height:80px;"></textarea>
<input type="submit" name="Action" value="send" />
</form>
WGET (Linux/Windows)
Ein nützliches Tool zum erstellen von Webanfragen ist „WGET“. Dieses ist auch für Microsoft Windows verfügbar (http://www.gnu.org/software/wget/). Der folgende WGET Aufruf dienst als Beispiel unter Linux (POST-Request):
wget -q -O/dev/null --post-data "nr=[zielrufnummer] msg=[Nachricht]" http://[rapsberry-pi]/sendsms
Cron-Job einrichten
Wie im Konzept beschrieben ist es notwendig die erzeugten SMS-Spooldateien an den „outgoing“-Ordner von smstools zu übergeben. Dazu wird ein move-Job als Cron eingerichtet. („crontab -e“)
# m h dom mon dow command
*/1 * * * * mv /var/www/html/sendsms/*.msg /var/spool/sms/outgoing/
Interessante Verbesserungsansätze:
Die implementierte Lösung ist mit Absicht sehr schmal gehalten. Dennoch möchte ich ein par Anregungen zum Verbessern mit auf den Weg geben:
- Absicherung der Webschnittstelle (Zugangsberechtigung, SSL Kommunikation)
- Validierung und Aufbereitung der übermittelten Daten
- Rufnummern Black/Whitelisting
- Nachrichtenprüfung (Länge, Inhalt)
- Verarbeitung der eigehenden Nachrichten „/var/spool/sms/incomming“
- Ausbau der Folgeaktionen mit dem smstools Event-Handler
mögliche Anwendungsfälle:
- Anbindung an Sensoren und Monitoring Systeme
- Beitrag zu Check_MK (folgt)
- Ausbau Unternehmenskommunikation
- Eventbasierte SMS-Benachrichtigung
